B: Wärmeübertrager und Steuereinheit

Bestellcode: SCM30ZS-W

Servicecode: SCM30ZS-W/1

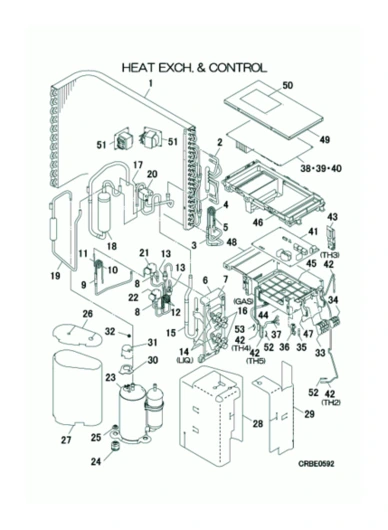

B: Wärmeübertrager und Steuereinheit
Position Bezeichnung Materialnummer
1-5 Wärmeübertrager BG RPC301A200A 20007369
3-5 Leitung BG RPC321B176 20007370
6 Halterung BG RPC116A200 20007371
7 Halterung BG RPC116A205A 20007372
8 Ventilgehäuse SSA387F078 1223542
8-14 Leitungen Expansionsventil RPC304A201C 20007373
9-11 Leitung BG RPC321B196A 20007374
13 Filter SSA357A059A 20001067
14 Serviceventil RPC381A852C 1220226
15-16 Anschluss Gasleitung RPC315D202A 20007375
16 Serviceventil Gas RPC381A854B 1220227
17 4-Wege-Ventil SSA382C097 1221170
18 Saugleitung RPC304A209 20007376
19 Heißgasleitung RPC304A210 20007377
20 Magnetventilspule BG RSA382F013AP 1221801
21 Magnetventilspule SSA382F210BL 1221896
22 Magnetventilspule SSA382F210D M67926
23 Verdichter BG RMC201A074A 20007378
24 Gummidämpfer SSA941C362 20007379
25 Flanschmutter SSA914C033A 20007380
26 Isolierung RCV154D003 M88425
28 Isolierung RPC154D204A 20007382
29 Isolierung RPC154D203 20007383
30 Isolierung PMC932C004 20007384
31 Dichtungsabdeckung PMC947K004 20007385
32 Mutter SSA914C016 1221111
33 Klemmenblock SSA561B723C 1221872
34 Klemmenblock SSA561B675A M81132
35 Sicherung SSA564A136 1221173
36 Sicherungshalterung SSA564B088 1221174
37 Kabelsatz RPC504A200A 1223689
38-40 Steuerplatine RCR505A110CN 20007386
39 Sicherung SSA564A132 1221253
40 Sicherung SSA564A149ZA 20007387
41 Verbindungsplatine RCT505A006CF 20007388
42 Sensor BG TH2-TH5 SSA551A232L 1225180
43 Sensorhalterung RCV129A001A 20007428
44 Schaltkasten BG RPC142A205 20007389
45 Schaltkasten RPC142A905 20007390
46 Schaltkasten RPC142A201 20007391
47 Halterung RPC116A209 20007392
48 Schaltkastenabdeckung RPC132A202 20007393
49-50 Schaltkastendeckel BG RPC142A203T 20007394
51 Drosselspule SSA554B142 20007395
52 Feder PSA941F001 1222492
53 Feder RCJ941F001 1222465
