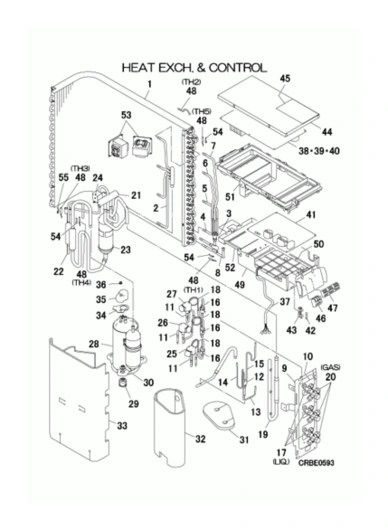

B: Wärmeübertrager und Steuereinheit

Bestellcode: SCM41ZS-W

Servicecode: SCM41ZS-W/1

B: Wärmeübertrager und Steuereinheit
Position Bezeichnung Materialnummer
1-8 Wärmeübertrager BG RPC301A864 20007402
3-7 Verteiler BG RPC315A854 20007403
9 Halterung BG RPC116A877 20007404
10 Halterung RPC116A879 20007405
11 Expansionsventilkörper SSA387F078 1223542
11-18 Leitungen Expansionsventil RPC304A941A 20007406
12 Verteiler SSA315A252B 1223687
12-15 Verteiler BG RPC315A853 20007407
16 Filter SSA357A059A 20001067
17 Serviceventil RPC381A852C 1220226
19-20 Anschluss Gasleitung RPC315D865B 20007408
20 Serviceventil Gas RPC381A854B 1220227
21 4-Wege-Ventil SSA382C098 1221177
22 Heißgasleitung RPC304A947 20007409
23 Flüssigkeitsabscheider AHT351A001 1221184
24 Magnetventilspule BG RSA382F013BC 1221466
25 Magnetventilspule SSA382F210C M67925
26 Magnetventilspule SSA382F210D M67926
27 Magnetventilspule SSA382F210BC M75761
28 Verdichter BG RMC201A074A 20007378
29 Gummidämpfer SSA941C362 20007379
30 Flanschmutter SSA914C013A 20000344
31 Isolierung RCV154D003 M88425
33 Isolierung RPC154D875A 20007411
34 Isolierung PMC932C004 20007384
35 Dichtungsabdeckung PMC947K004 20007385
36 Mutter SSA914C016 1221111
38-40 Steuerplatine RCR505A110CP 20007412
39 Sicherung SSA564A132 1221253
40 Sicherung SSA564A149ZA 20007387
41 Verbindungsplatine RCT505A006CG 20007413
42 Sicherung SSA564A136A 1221179
43 Sicherungshalterung SSA564B088 1221174
44-45 Schaltkasten BG RPC142A203V 20007414
46 Klemmenblock SSA561B665 M81131
47 Schaltkastendeckel BG SSA561B699 20007415
48 Sensor BG TH1-5 SSA551A232Y 20007416
49 Schaltkastenabdeckung RPC142A205A 20007417
50 Schaltkasten RPC142A905 20007390
51 Schaltkastendeckel BG RPC142A206 20007418
52 Schaltkastenabdeckung RPC132A202 20007393
53 Drosselspule SSA554B142 20007395
54 Feder PSA941F001 1222492
55 Feder RCJ941F001 1222465
