© STULZ GmbH

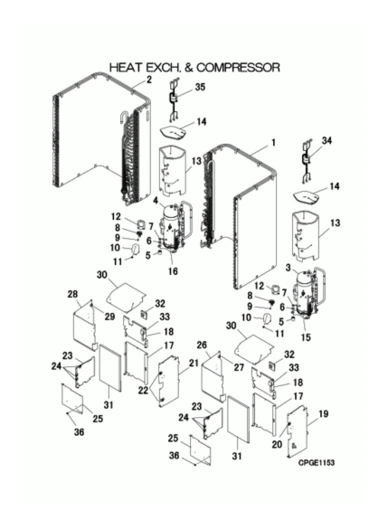

C: Wärmeübertrager und Verdichter
Bestellcode: FDC670KXZE3
Servicecode: FDC670KXZE3/1
| Position | Bezeichnung | Materialnummer |
|---|---|---|
| 1 | Wärmeübertrager BG PCB301A270A | 20020088 |
| 2 | Wärmeübertrager BG PCB301A270B | 20020089 |
| 3 | Verdichter BG PCB008A280C | 20020060 |
| 4 | Verdichter BG PCB008A280D | 20020061 |
| 5 | Gummidämpfer SSA941C356 | 1220350 |
| 6 | Unterlegscheibe SSA915H042 | 20001069 |
| 7 | Flanschmutter SSA914C013 | 20001068 |
| 8 | Klemmenblock PCB561B003 | 20013805 |
| 9 | Schraube SSA912A001 | 20001070 |
| 10 | Klemmenblockabdeckung AGT947K101 | 1220297 |
| 11 | Mutter SSA914C016 | 1221111 |
| 12 | Dichtung AGT151A101 | 1220505 |
| 13 | Verdichterisolierung PCB151D197A | 20013888 |
| 14 | Verdichterisolierung PCB151D198 | 20013889 |
| 15 | Ölwannenheizung BG PCA541B031G | 20013890 |
| 16 | Ölwannenheizung BG PCA541B031H | 20020094 |
| 17 | Verkleidung BG PCB142A900 | 20013891 |
| 18 | Schaltkastenabdeckung PCB142A907 | 20014040 |
| 19-20 | Verdichterverkleidung BG re. PCB142A889H | 20020105 |
| 21-22 | Verdichterverkleidung BG re. PCB142A889J | 20020106 |
| 23-24 | Verdichterverkleidung BG li. PCB142A893B | 20016928 |
| 24 | Durchführung PCB947B008 | 20013897 |
| 25 | Verkleidung BG PCB142A806 | 20013894 |
| 26-27 | Verdichtergehäuse PCB142A897H | 20020103 |
| 28-29 | Verdichtergehäuse PCB142A897J | 20020104 |
| 30 | Verkleidung BG PCB142A887 | 20013896 |
| 31 | Isolierung PCB151D196 | 20013898 |
| 32 | Durchführung PCB947B014 | 20013899 |
| 33 | Gummidämpfer PCB941C013 | 20013900 |
| 34 | Kabelsatz PCB504A424BJ | 20020166 |
| 35 | Kabelsatz PCB504A424BH | 20020167 |
| 36 | Schneidschr. u. Unterlegsch. SSA913D020B | 20013877 |
