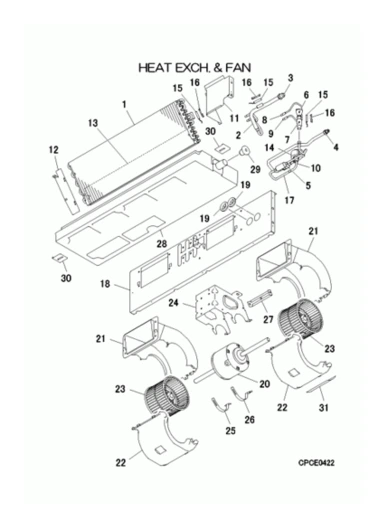

B: Wärmeübertrager und Ventilator
Bestellcode: FDUT15KXZE3-W
Servicecode: FDUT15KXZE3-W/1
| Position | Bezeichnung | Materialnummer |
|---|---|---|
| 1-17 | Wärmeübertrager BG PJH301A003C | 20015197 |
| 3 | Einschraubstutzen SSA323F091 | 20007198 |
| 4 | Einschraubstutzen SSA323F092 | 1222772 |
| 5 | Filter SSA357A051B | 1220057 |
| 7 | Filter SSA357A051J | 20003188 |
| 10 | Elekt. Expansionsventilkörp. SSA387F078B | 20003189 |
| 11 | Leitblech re. PJH141A003 | 20002353 |
| 12 | Leitblech li. PJH141A004 | 20002354 |
| 13 | Platte PJH119A004 | 20003190 |
| 14 | Magnetventilspule SSA382F228AH | 1225414 |
| 15 | Sensor BG THI-R1-R3 PJF551A002L | 1220453 |
| 16 | Feder PSA941F001 | 1222492 |
| 17 | Leitungen PJH304A004A | 20015198 |
| 18-19 | Leitblech BG PJH141A001B | 20003192 |
| 19 | Durchführung S751W25X | M70254 |
| 20 | Motor SSA511T265 | 1220454 |
| 21 | Gehäuse ob. PJH433B001 | 1220047 |
| 22 | Gehäuse BG un. PJH433B003 | 1220048 |
| 23 | Ventilatorlaufrad SSA431D095A | 1220045 |
| 24 | Motorhalterung PJH116A003 | 1221246 |
| 25 | Motorhalterung PJG116A063 | 1222741 |
| 26 | Motorhalterung PJG116A063A | 1222739 |
| 27 | Platte PJG119A002B | 20003193 |
| 28-29 | Kondensatwanne BG PJH454A001B | 20015199 |
| 29 | Stecker SSA326A049 | 1220050 |
| 30 | Wannenhalterung PJH116A013 | 20002360 |
