© STULZ GmbH

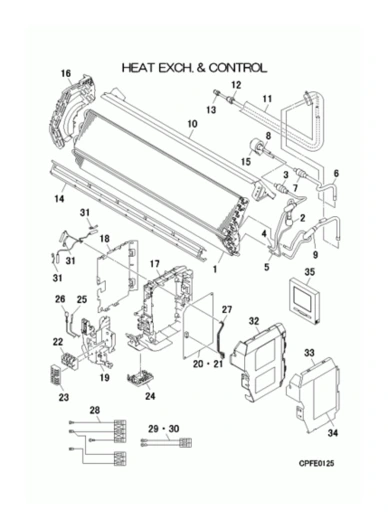

B: Wärmeübertrager und Steuereinheit
Bestellcode: FDK15KXZE3-W
Servicecode: FDK15KXZE3-W/1
| Position | Bezeichnung | Materialnummer |
|---|---|---|
| 1-16 | Wärmeübertrager BG PHA301A420A | 20014961 |
| 3 | Filter SSA357A059AC | 20014962 |
| 6-7 | Leitungen PHA321A514 | 20014947 |
| 7 | Filter SSA357A059A | 20001067 |
| 8 | Expansionsventilkörper SSA387F078 | 1223542 |
| 10 | Leitblech BG PHA141A403 | 20002663 |
| 11-13 | Leitung BG RLF321A001 | 1225366 |
| 12 | Einschraubstutzen SSA323F091 | 20007198 |
| 13 | Einschraubstutzen SSA323F088A | 1222473 |
| 14 | Dichtmittel RLF129A106 | 1225368 |
| 15 | Magnetventilspule SSA382F228BM | 1222474 |
| 17 | Schaltkasten RLF142A101 | 1225360 |
| 18 | Schaltkastenabdeckung RLF132A100 | 1225361 |
| 19 | Abdeckung RLF129A107A | 20014948 |
| 20-21 | Steuerplatine PHA505A038AJ | 20014957 |
| 21 | Sicherung SSA564A132 | 1221253 |
| 22 | Klemmenblock SSA561B702B | M81158 |
| 23 | Klemmenblock SSA561B686L | 20014963 |
| 24 | Displayhalterung RLF129A117 | 20002666 |
| 25 | Sensor BG THI-A PSA551A001GB | 1222476 |
| 26 | Feuchtefühler SSA551B017C | M81439 |
| 27 | Sensor BG THI-R1-R3 PJF551A002A | M69681 |
| 28 | Kabel PJF504A036W | 20014949 |
| 29 | Kabel PJF504A047A | 20002668 |
| 30 | Kabel PHA504A400 | 20002669 |
| 31 | Feder PSA941F001 | 1222492 |
| 32 | Schaltkastendeckel RLF132A104 | 1225364 |
| 33 | Schaltkastendeckel RLF142A105 | 1225365 |
