© STULZ GmbH

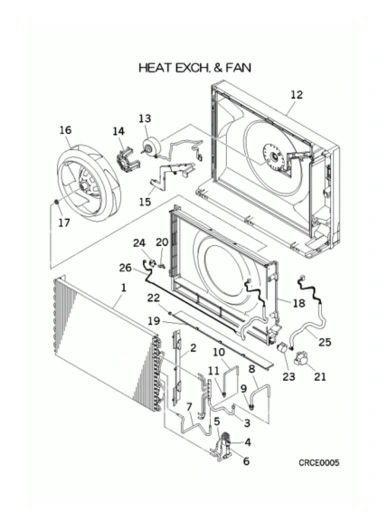

B: Wärmeübertrager und Ventilator
Bestellcode: SRF25ZIX-S
Servicecode: SRF25ZIX-S/1
| Position | Bezeichnung | Materialnummer |
|---|---|---|
| 1-7 | Wärmeübertrager BG RFB301A002 | M70438 |
| 2 | Halterung RFB116A003 | 20002409 |
| 4-6 | Verteiler BG RFB315A001 | 20002411 |
| 7 | Leitung RFB321A024 | 20002412 |
| 9 | Einschraubstutzen SSA323F088 | 1222472 |
| 10-11 | Flüssigkeitsleitung BG RFB321A028 | 20002413 |
| 11 | Einschraubstutzen SSA323F088A | 1222473 |
| 12 | Rückwand RFB111A001 | M70439 |
| 13 | Motor RFZ512T001 | M75086 |
| 14 | Motorabdeckung RFB116A004 | M81704 |
| 16 | Ventilatorlaufrad SSA431J023 | M70441 |
| 17 | Mutter SSA914B007AC | 20002417 |
| 19 | Klapper BG RFB434A001 | 20002419 |
| 20 | Klappenhalterung RFB129A012 | 20002420 |
| 21 | Motorabdeckung RFB129A003 | 20002421 |
| 22 | Manschette RKW935C200 | M81169 |
| 23 | Stellmotor SSA512T049 | 20002033 |
| 24 | Stellmotor SSA512T052 | M69653 |
| 25 | Kabelbaum BG RFB504A001B | 20002422 |
| 26 | Kabelbaum BG RFB504A001C | 20002423 |
