© STULZ GmbH

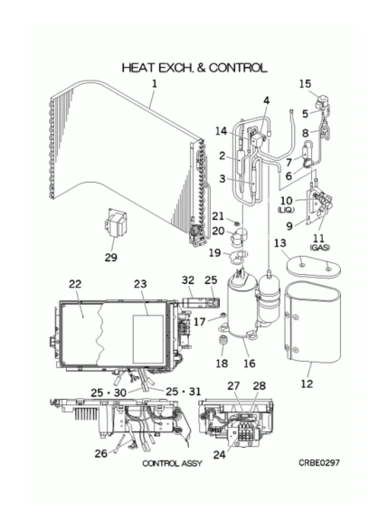

B: Wärmeübertrager und Steuereinheit
Bestellcode: SRC20ZJ-S
Servicecode: SRC20ZJ-S/A
| Position | Bezeichnung | Materialnummer |
|---|---|---|
| 1 | Wärmeübertrager RCV301A001C | M75642 |
| 4 | 4-Wege-Ventil SSA382C091 | M75647 |
| 5 | Elektr. Expansionsventil SSA387F051 | M67923 |
| 5-8 | Leitungen Expansionsventil RCV304A009 | 1221171 |
| 7 | Filter SSA357A059A | 20001067 |
| 9 | Ventilhalterung RCS116A004 | 1222561 |
| 10 | Serviceventil RCS381A004A | M70515 |
| 11 | Serviceventil RCV381A001 | M70516 |
| 12 | Isolierung RCS154D012 | M88422 |
| 13 | Isolierung RCS154D009 | M88423 |
| 14 | Magnetventilspule BG RSA382F013K | M75649 |
| 15 | Magnetventilspule SSA382F210AY | M70518 |
| 16 | Verdichter BG AHT201A864DR | M70519 |
| 17 | Flanschmutter SSA914C013A | 20000344 |
| 18 | Gummidämpfer SSA941C346A | M81757 |
| 19 | Dichtung RSA932C004 | M88393 |
| 20 | Klemmenblockabdeckung RSA947K005 | M88392 |
| 21 | Mutter SSA914C016 | 1221111 |
| 22 | Steuerplatine RCV505A151 | 20017785 |
| 24 | Klemmenblock SSA561B723 | M81482 |
| 25 | Sensor BG TH1-TH3 SSA551A216L | M81759 |
| 26 | Kabelsatz RCV504A001 | M81483 |
| 27 | Sicherung SSA564A136 | 1221173 |
| 28 | Sicherungshalterung SSA564B088 | 1221174 |
| 29 | Drosselspule SSA554B099A | 20007429 |
| 30 | Feder RKF941F002 | 1222559 |
| 31 | Feder RCJ941F001 | 1222465 |
| 32 | Sensorhalterung RCV129A001A | 20007428 |
